Em termos simples, um alimentador supercondutor de alta temperatura (HTS) é um cabo de média tensão construído com um condutor capaz de transportar uma corrente muito elevada, mas apenas se mantido suficientemente frio para permanecer em seu estado supercondutor. O condutor encontra-se no interior de um criostato — essencialmente um invólucro isolado e selado — e um sistema de refrigeração faz circular um fluido criogênico, frequentemente azoto líquido, para manter o cabo dentro de sua faixa de temperatura de operação.

É essa dinâmica que torna o HTS interessante e o distingue dos demais. Um alimentador de média tensão convencional é, em grande parte, passivo após a instalação. Um alimentador HTS não é. Seu comportamento elétrico depende de uma instalação térmica que deve funcionar continuamente, estar equipada com instrumentos de medição e responder corretamente quando algo ultrapassa os limites.

Para os leitores da área de data centers, o modelo mental mais simples é este: o HTS pode reduzir o número de alimentadores paralelos necessários para transportar um determinado volume de energia, mas o faz ao adicionar refrigeração, controles, alarmes e procedimentos de recuperação à cadeia elétrica. É por isso que o tema se enquadra tanto nas discussões sobre operações e FMEA quanto no estudo de ampacidade.

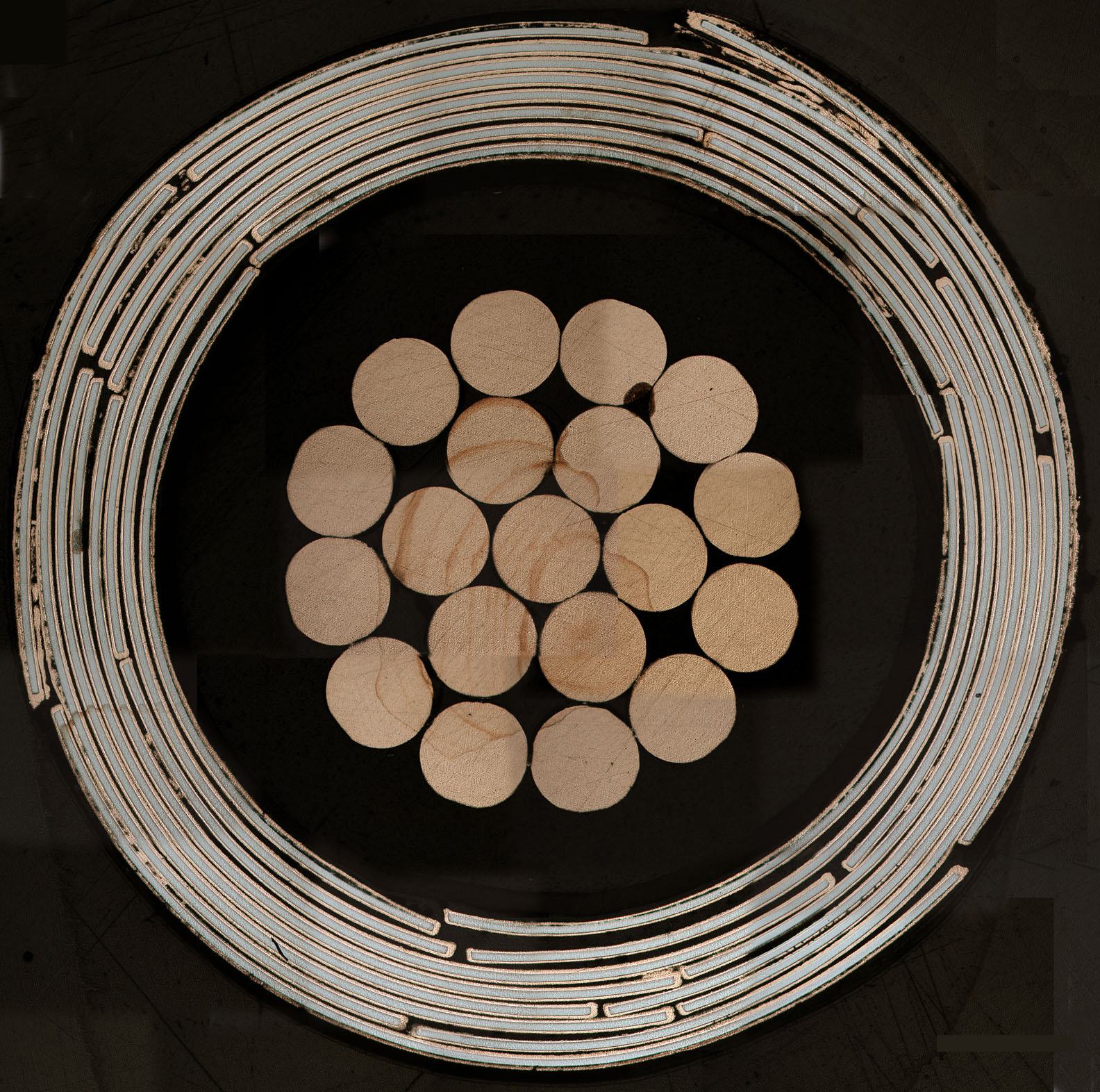

A Figura 1 ilustra bem essa ideia. O HTS não é um fio mágico. Trata-se de um sistema compacto de condutor e de isolamento, encapsulado em um invólucro criogênico.

Figure1_HTS_cable_cross-section
Figura 1: Exemplo de seção transversal de um cabo compacto de supercondutor de alta temperatura – van der Laan / NIST

Por que razão os centros de dados estão a prestar atenção

Os data centers reconsideram a HTS por uma razão prática: alguns projetos esgotaram as soluções civis mais simples. Os princípios físicos são conhecidos há décadas. Quando um campus precisa de mais de 50 a 100 MW, a resposta clássica é instalar mais cabos de média tensão em paralelo. Isso funciona até que o corredor fique cheio, a via não possa ser reaberta, a servidão seja fixa ou a janela de interrupção seja tão restrita que "basta adicionar mais um circuito" deixe de ser a opção de baixo risco.

É nesse contexto que a HTS começa a fazer sentido. Projetos de cabos patrocinados pelo DOE em Albany, Columbus e Long Island demonstraram que cabos de energia supercondutores podem operar em sistemas de rede elétrica em operação. No que diz respeito aos data centers, a questão em aberto já não é se a tecnologia consegue transportar energia. É se o modelo operacional se adequa a um campus de missão crítica que funciona 24 horas por dia, 7 dias por semana.

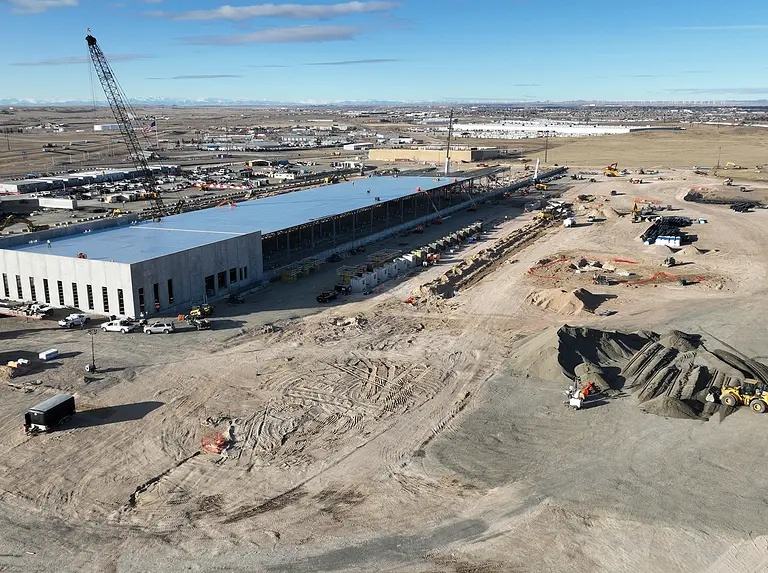

A Figura 2 mostra um campus de cdata center em construção. Em projetos dessa escala, os corredores subterrâneos de alimentação, a localização do pátio elétrico, os cruzamentos, a separação das redes de serviços públicos e a sequência das obras de engenharia civil determinam frequentemente o calendário muito antes da capacidade de corrente dos condutores.

Figure2_data_center_campus_construction
Figura 2: Em grandes campi de missão crítica, o roteamento de alimentadores subterrâneos e o planejamento de corredores civis frequentemente se tornam os fatores limitantes para a capacidade futura – Clayco

O que muda em um alimentador de missão crítica

A expressão habitual para designar a supercondutividade — "resistência zero" — não é muito útil em uma revisão de projeto. O que importa em uma instalação é o envelope operacional. Desde que a margem de temperatura, o caudal do líquido de refrigeração e a corrente se mantenham dentro dos limites necessários, o alimentador comporta-se como um caminho de impedância muito baixa. Quando essas margens se esgotam, o problema passa rapidamente da física para as operações: detectar a condição, decidir se deve transferir ou reduzir a potência e desligar se a base de projeto indicar que o caminho já não é aceitável.

É também por isso que os elementos de maior risco raramente são os pontos de discussão mais simples. O condutor é importante, mas a confiabilidade no terreno tende a ser dominada pelas interfaces e pelos equipamentos auxiliares: terminações e juntas, o criostato e a integridade do seu vácuo, a instalação de refrigeração e as bombas, bem como os controles que determinam o que os operadores veem e quais ações de proteção são tomadas. Se um documento conceitual dedica todo o seu tempo à ampacidade dos cabos e muito pouco tempo à recuperabilidade, está abordando a parte mais fácil do problema.

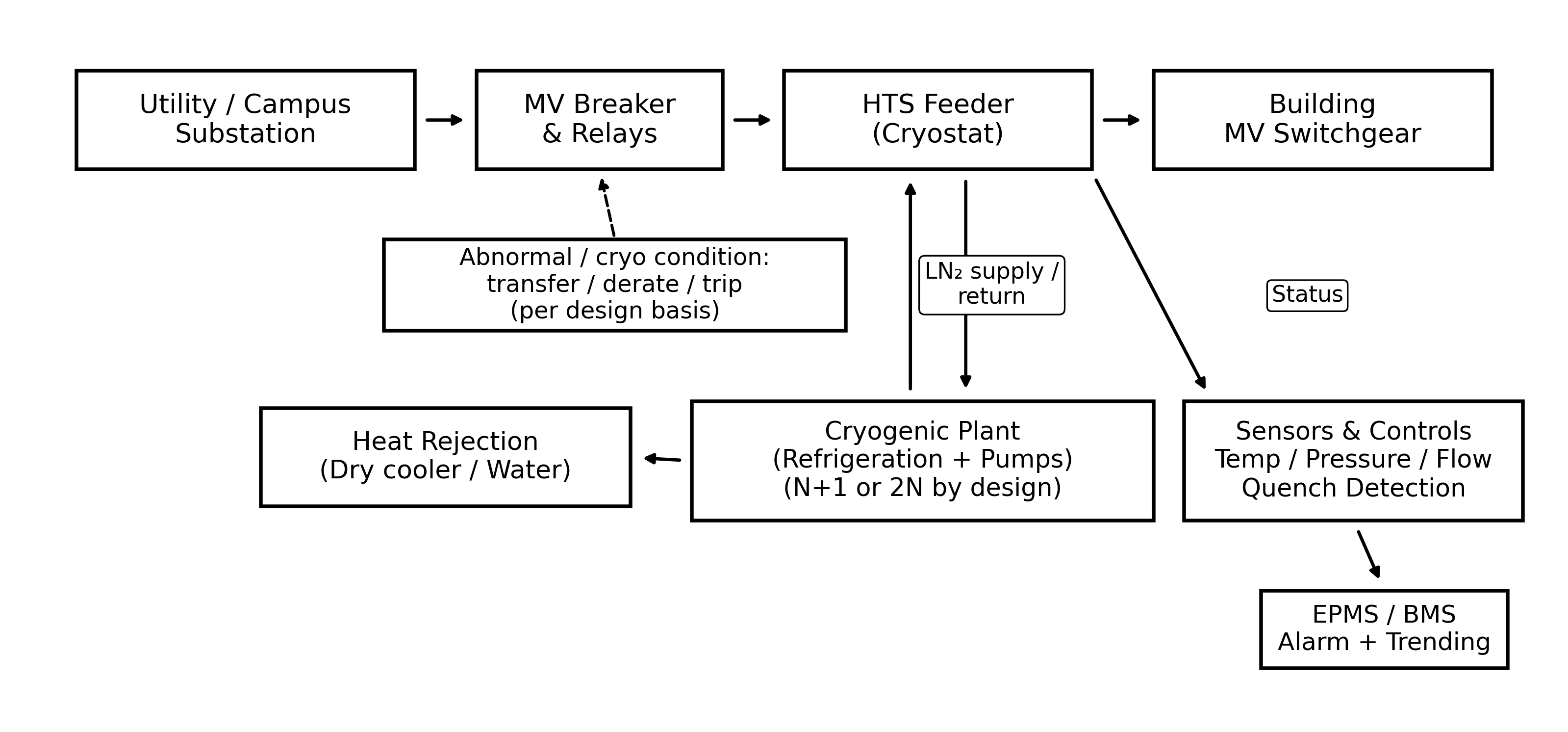

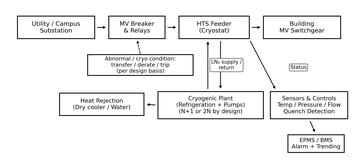

A Figura 3 resume o alimentador HTS da forma como um proprietário ou agente de comissionamento provavelmente o analisaria: como um percurso elétrico ligado a uma instalação criogênica, à rejeição de calor, à instrumentação e à lógica de resposta.

Figure3_HTS_feeder_system_concept
Figura 3: Sistema conceitual de alimentador HTS: caminho elétrico, planta criogênica, rejeição de calor e monitoramento – Venkatesh Janakiraman

O esquema de uma linha pode ainda parecer familiar — subestação de serviços públicos ou de campus, disjuntor, alimentador, quadro de distribuição de média tensão, transformadores — mas o percurso crítico mudou. Na prática, o HTS desloca parte da discussão sobre a disponibilidade da instalação passiva de cabos para o estado ativo do sistema. Os data centers já compreendem esse tipo de equilíbrio no que diz respeito às instalações de água refrigerada e aos equipamentos auxiliares dos geradores. O HTS insere-se nessa mesma categoria.

Como encarar a capacidade

Na tensão média (MV), a corrente transforma-se rapidamente em grandes blocos de potência. A 34,5 kV, cada 1 kA adicional de capacidade contínua do alimentador equivale a cerca de 60 MVA, ou cerca de 60 MW com fator de potência unitário. É por isso que os HTS continuam a surgir em estudos com restrições de espaço: aumentar os MW por alimentador pode reduzir o número de circuitos paralelos que têm de caber no mesmo percurso.

Mas a capacidade do cabo não é a mesma coisa que a capacidade útil do edifício. Em projetos reais, o estrangulamento surge frequentemente primeiro no barramento do quadro de distribuição, na corrente nominal contínua do disjuntor, na interface primária do transformador ou na área ocupada e facilidade de manutenção das terminações. Uma baixa impedância do alimentador também pode alterar o tempo de resposta em caso de falha e a coordenação dos relés. Assim, embora a HTS possa reduzir o número de cabos, não elimina a necessidade de múltiplas vias de manutenção.

Um edifício de 100 MW alimentado a 34,5 kV necessita de cerca de 1,67 kA de corrente de alimentação com fator de potência unitário. Esse valor explica por que os projetos convencionais de média tensão podem rapidamente transformar-se em múltiplos conjuntos de cabos paralelos. O HTS pode reduzir esse número de paralelos. O que não deve acontecer é a equipe de projeto ser levada a concentrar todo o edifício em um único caminho difícil de isolar ou manter.

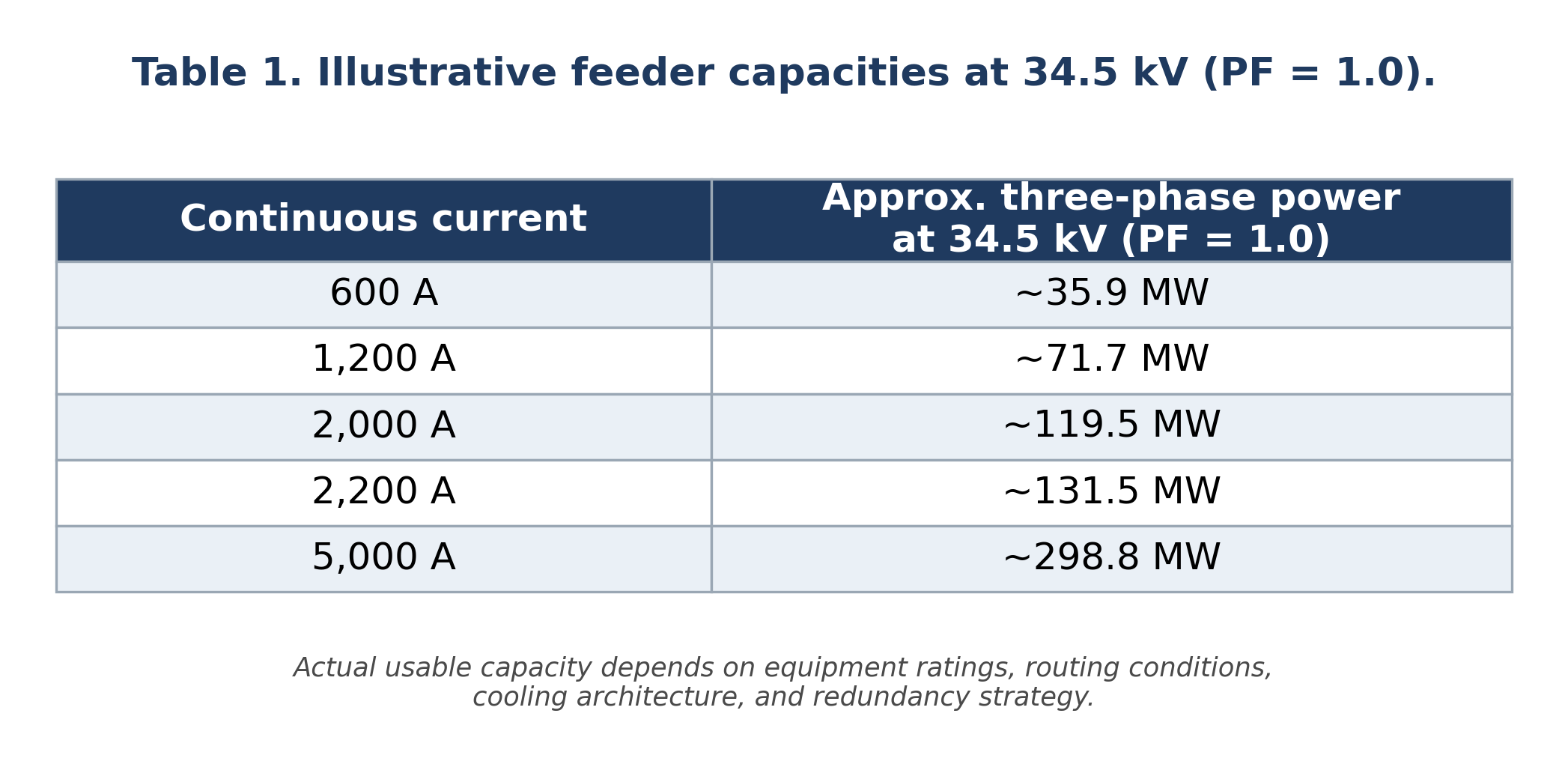

Illustrative feeder capacities. Actual usable capacity depends on equipment ratings, routing conditions, cooling architecture, and redundancy strategy
Capacidades ilustrativas de alimentadores. A capacidade realmente utilizável depende das classificações dos equipamentos, das condições de roteamento, da arquitetura de resfriamento e da estratégia de redundância – Venkatesh Janakiraman

Onde o caso de utilização é mais forte

O caso de utilização mais convincente a curto prazo é o da obra de reabilitação. As áreas industriais abandonadas e os locais urbanos são onde as condições subterrâneas, o controle de tráfego, as servidões e as janelas de interrupção transformam circuitos de média tensão adicionais num grande projeto, em vez de uma extensão de rotina. Nesses trabalhos, o valor da HTS é concreto: mais MW fornecidos sem ter de voltar a abrir o local.

Mesmo assim, as questões de engenharia civil e de exequibilidade da construção continuam prioritárias. O raio de curvatura, o diâmetro exterior do crióstato, a geometria de tração, as câmaras de emenda, a área de ocupação das terminações e a duração da transição podem inviabilizar um conceito antes mesmo de os cálculos elétricos o fazerem. É por isso que os estudos sobre HTS necessitam de uma análise de exequibilidade da construção numa fase inicial, e não apenas depois de o esquema unifilar já ter sido aprovado.

Os campus totalmente novos são um caso à parte. O conceito de HTS mais simples no papel é, normalmente, um tronco ou espinha dorsal que serve vários edifícios. O problema é que o desenho fica mais simples, ao mesmo tempo em que o domínio de falhas em modo comum aumenta. Um tronco de campus pode ser viável, mas apenas se a diversidade de percursos, a seccionalização, a estratégia de comutação e a redundância de refrigeração forem ponderadas com a mesma seriedade que a ampacidade dos cabos.

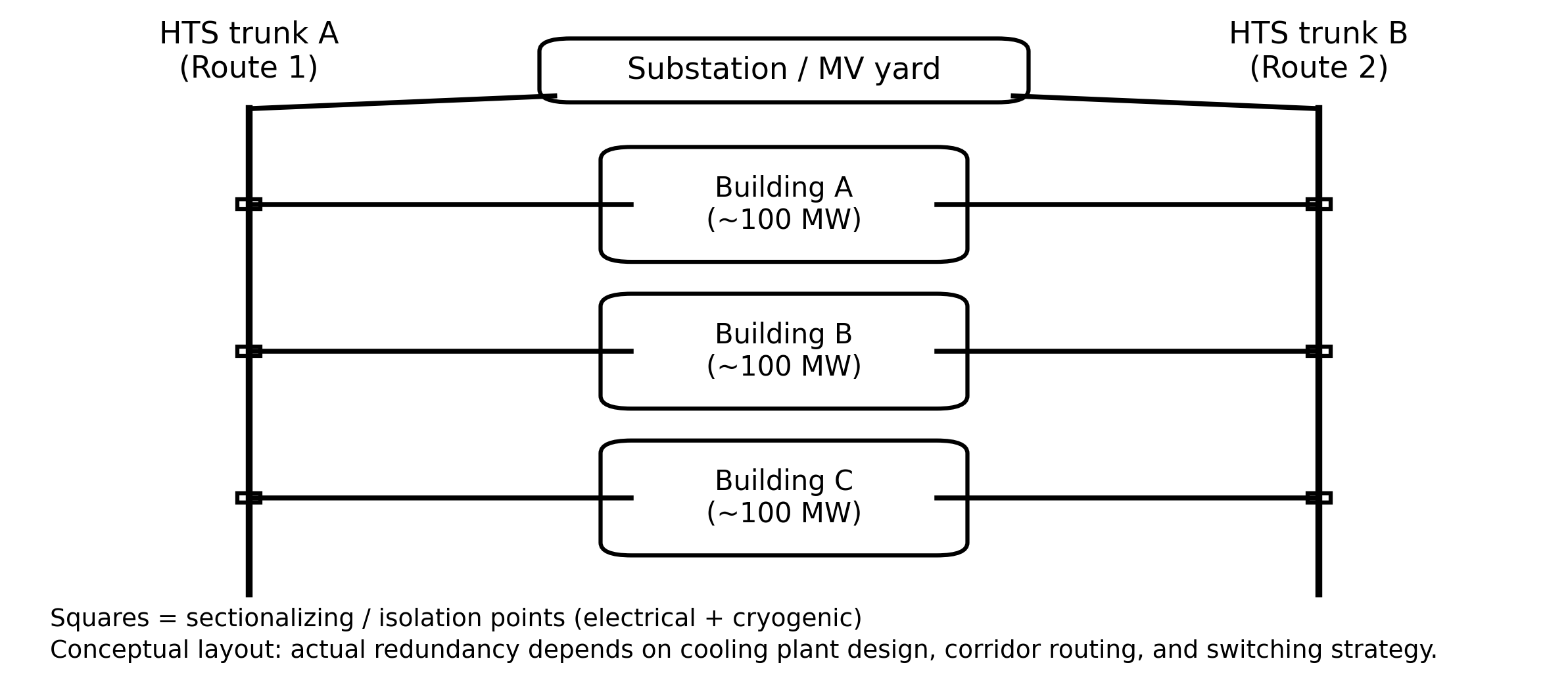

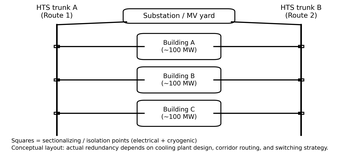

A Figura 4 apresenta uma forma de enquadrar essa discussão. Nem todos os campus devem ser construídos desta forma. O teste consiste em verificar se o conceito de tronco se sustenta como uma questão de resiliência, e não apenas como uma otimização do número de cabos.

Figure4_campus_HTS_trunks_concept (1)
Figura 4: “Troncos conceituais de HTS para campus, com diversidade de rotas e seccionalização para reduzir o risco de modo comum – Venkatesh Janakiraman

As duas questões que determinam a viabilidade

Nas análises dos proprietários, a conversa torna-se normalmente muito prática muito rapidamente. Duas questões determinam se o HTS sobrevive a essa conversa.

Em primeiro lugar, o que acontece se houver perda de refrigeração no pico de carga? Nenhum projeto crítico para a missão deve partir do princípio de que o alimentador se transforma simplesmente em cobre e continua a suportar a mesma carga. A perda de refrigeração tem de desencadear uma resposta definida: alarme, transferência automática, redução da potência, desconexão de carga, desligamento ou alguma combinação dessas ações com base nos pressupostos de projeto. O comportamento de resfriamento repentino pode influenciar a corrente, mas não substitui uma filosofia de proteção.

Em segundo lugar, qual é o MTTR realista para a falha mais provável? Essa resposta depende de qual a falha a equipe considera mais provável: um problema com a bomba ou com os controles, uma avaria em um sensor, uma fuga criogênica, degradação do vácuo ou um problema de terminação. Depende também de saber se a seção avariada pode ser isolada sem perder todo o percurso, se há peças sobressalentes no local e em que medida a sequência de recuperação requer o envolvimento do fornecedor. É aqui que muitos conceitos entusiásticos se tornam mais moderados.

Essas duas questões também obrigam a equipe de projeto a definir o que é realmente crítico. Se for necessário manter o bom funcionamento do resfriamento para preservar a capacidade do alimentador, a instalação criogênica e os respectivos controles também se tornam cargas críticas. Isso afeta a redundância, o apoio de geradores, o encaminhamento de alarmes e a dotação de pessoal para as operações.

Proteção, segurança e colocação em serviço

A HTS não elimina o trabalho de proteção convencional; acrescenta. Como a impedância do alimentador é muito baixa, os níveis de falha e as margens de coordenação podem variar. Condições anormais de temperatura, pressão e caudal não devem figurar apenas na lista de alarmes do BMS. Em uma instalação de missão crítica, essas condições exigem interfaces definidas para ações de proteção e procedimentos operacionais.

A questão da segurança também não é negociável. Os sistemas criogênicos acarretam riscos de deficiência de oxigénio, requisitos de ventilação e alívio de pressão, perigos de queimadura por frio e requisitos de formação. A norma NFPA 55 regula os gases comprimidos e os fluidos criogênicos, e tanto as orientações da OSHA como as do DOE utilizam 19,5% de oxigênio como limiar para uma atmosfera com deficiência de oxigênio. Na prática, isso significa monitorização da ODH, percursos de alívio, procedimentos de emergência e atenção especial às terminações e penetrações onde a condensação ou o gelo podem tornar-se um problema operacional.

O comissionamento tem de refletir o fato do HTS ser um sistema combinado elétrico e criogênico. Os ensaios de aceitação elétrica continuam a ser importantes, mas o mesmo se aplica às verificações de fugas, ao resfriamento, à sequência de controle, à validação de alarmes e à demonstração de que o sistema atinge e mantém condições de funcionamento estáveis sob carga. Nada disso é invulgar. Tem simplesmente de ser incluído nos fundamentos do projeto e no plano de entrega.

Aspectos econômicos e adoção

A viabilidade econômica é maior quando a redução das obras civis é suficientemente significativa para fazer a diferença. Se o HTS puder eliminar vários novos conjuntos de condutas, obras rodoviárias ou conflitos de corredores, a proposta de valor pode ser real. Se o traçado for simples e os alimentadores convencionais se encaixarem perfeitamente, o HTS terá um obstáculo muito mais difícil de superar.

A comparação também precisa ser honesta. Um alimentador HTS não é um sistema sem perdas após a instalação. As perdas de corrente alternada no cabo, as perdas dielétricas, a fuga de calor para o criostato e a energia elétrica necessária à instalação de refrigeração devem todas ser incluídas no cálculo das perdas totais e do custo total de propriedade. O mesmo se aplica às peças sobressalentes, ao apoio técnico, à rejeição de calor, ao esforço de colocação em funcionamento e ao custo de recuperação em caso de eventos anormais.

Por essa razão, o HTS ainda se enquadra na categoria de projetos-piloto e de adoção precoce para data centers. As primeiras aplicações bem-sucedidas prováveis ocorrerão em percursos restritos, e não em campus totalmente novos. Uma adoção mais ampla só ocorrerá depois dos proprietários disporem de mais histórico de funcionamento, de normas e diretrizes de seguros mais claras e de modelos de serviço que pareçam adequados a uma instalação crítica que funcione 24 horas por dia, 7 dias por semana, em vez de um laboratório.
